用途
測量與偏轉輥軸承座垂直方向的分力。

功能
利用應變計電橋測量測力方向上的剪切力。

技術優點
》高性能應變計電橋技術，測量精度高，快速響應力的變化。

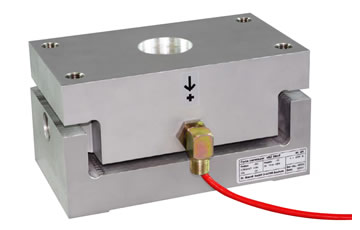

》壓頭采用整塊高強度金屬材料，結構堅固。
》 壓頭只對垂直方向的分力敏感并產生電信號，對水平方向上的分力不產生電信號。
》最大 8 倍過載不產生零飄和破壞測量特性，最大12 倍機械過載不損壞壓頭，堅固可靠。
》額定載荷下壓頭的最大變形量小于 0.02mm，極為適合板型輥?zhàn)鳛閺埩y(cè)量輥使用的場合。
》對由帶材張力及測量輥心至軸承座安裝平面的高度差產生的力矩不敏感。
》測壓頭內置標定電阻，方便監控整個信號通道，無需現場用物理力進行標定。

安裝和使用

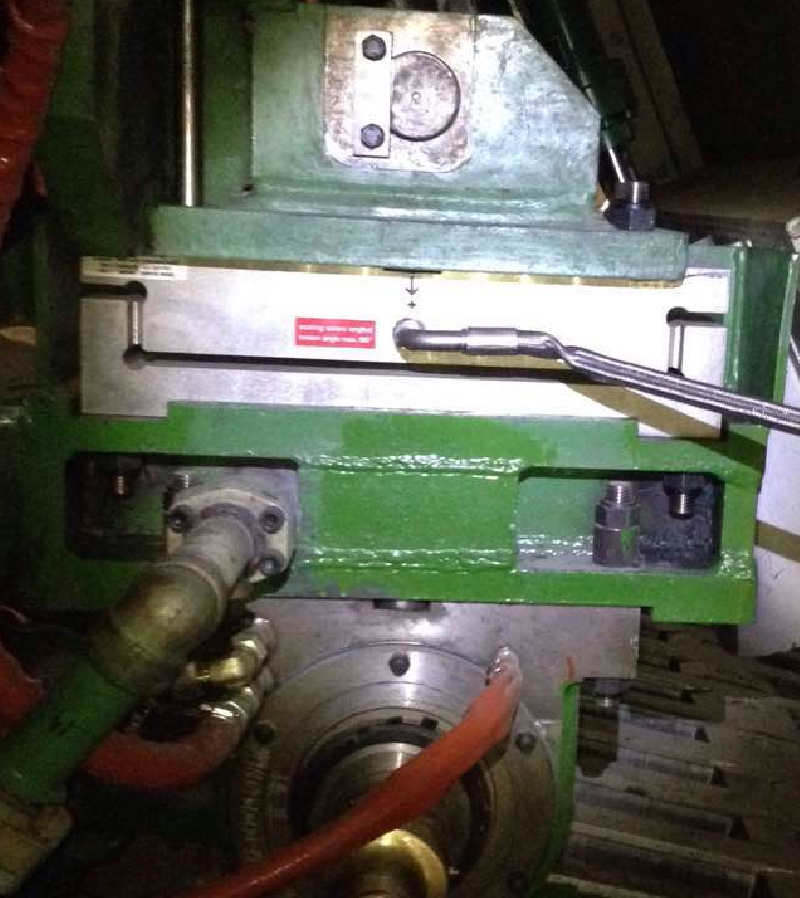

》測壓頭安裝在偏轉輥兩側的軸承座與安裝底座之間。

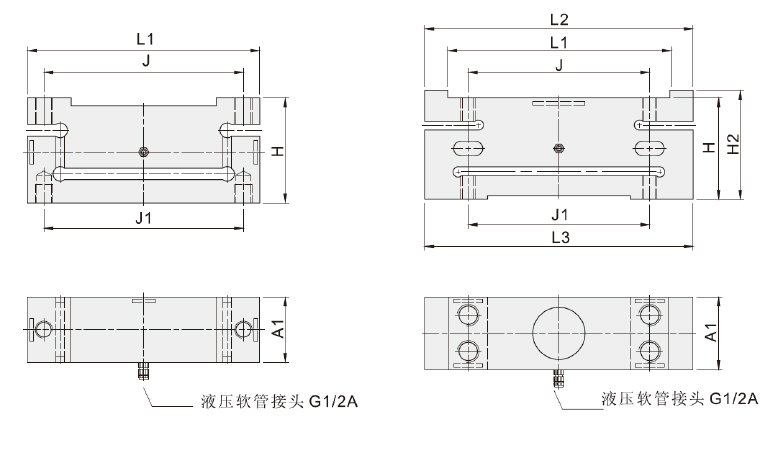

》測壓頭的外形尺寸可根據軸承座的尺寸進行設計，量程大小也可定制設計。
》信號電纜采用高防水性屏蔽電纜，從壓頭前部引出，電纜外覆防切斷、防水護套管。

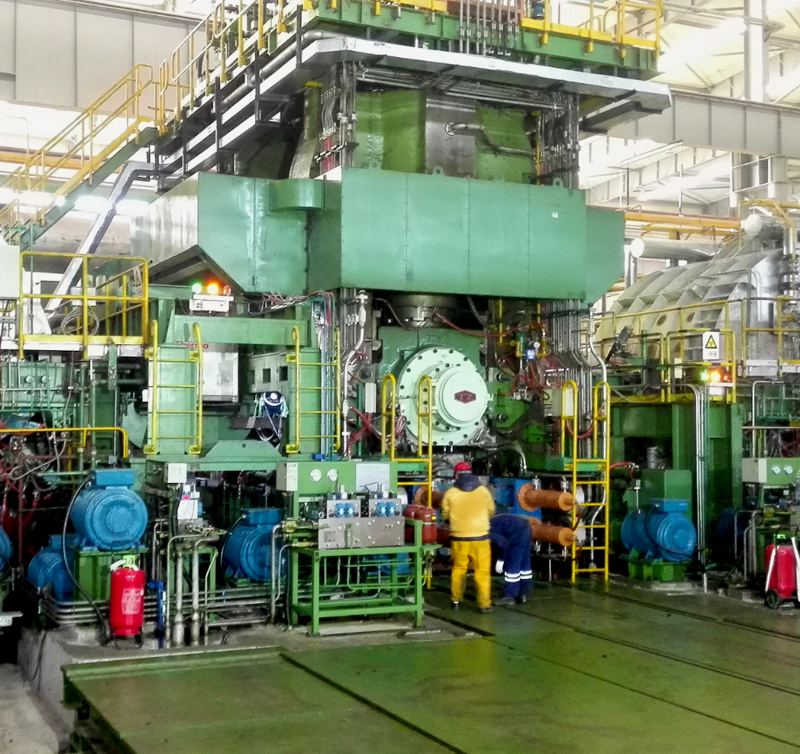

典型應用
