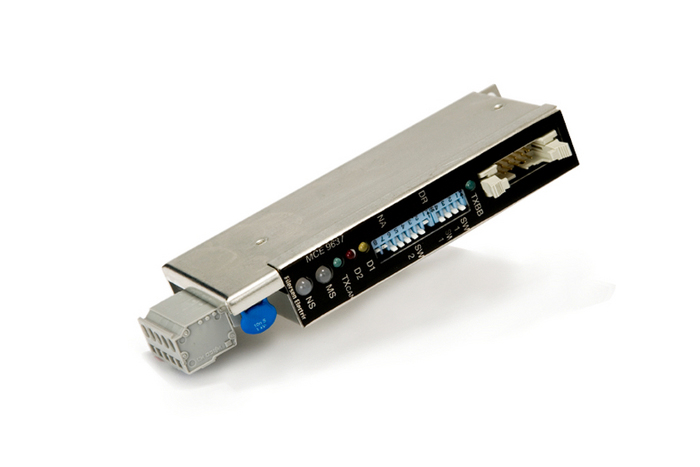

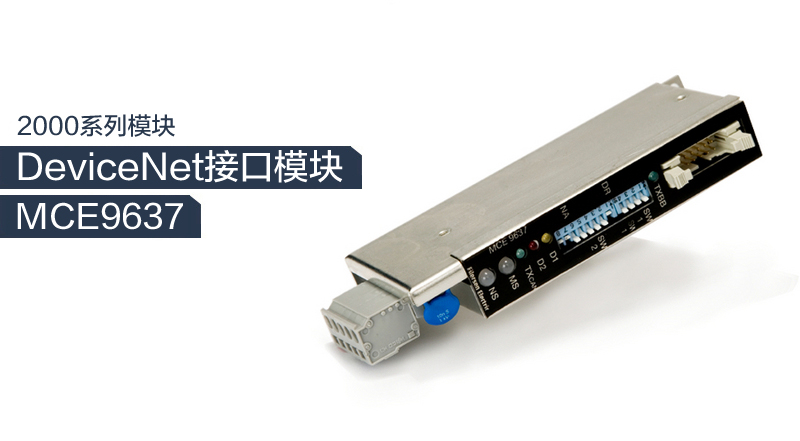

該模塊用于將艾勒森數字傳感器與DeviceNet主設備（PLC）連接。模塊最多可以連接8個艾勒森數字式傳感器，可以傳輸每個傳感器的重量值和狀態值。根據要求可定制應用軟件。
應用 | 2000系列傳感器和模塊 |
工作電源 | 24Vdc±20%，2A |
溫度范圍 | -30..+60 ℃ |
相對濕度 | 90%，無冷凝 |
通訊協議 | DeviceNet |
從站地址 | 通過撥碼開關設定地址，范圍0-63 |
波特率（Kbit/s） | 125, 250, 500 |
電氣連接 | 5針開式插頭（標準Device連接） 扁平電纜連接MCE2010接口模塊和MCE9601模塊 |
標準軟件版本**
軟件版本 | 描述 | 傳感器數量 | 測量速率 | 系統計算重量，清零和標定 |
Contr | 每隔20..200ms傳輸每個傳感器的重量值和狀態值，傳感器數量最多8個 | 1-8 | 20-2000ms | 由PLC完成，系數保存在PLC內 |
Weight | 每隔200ms傳輸系統總重量和狀態值 | 1-8 | 200ms | 在模塊中完成，系數存放在模塊中 |
*PLC發送請求命令
**根據需要可定制應用軟件
請確保所使用的EDS文件和手冊與模塊標簽上的軟件名稱相同！
MCE9637標準手冊（文件名：224MU0a CONCTR_4）
0224 CONCTR_4 EDS File MCE9637 (點擊鼠標右鍵-> "Save Link As...")
