產品應用

工業和民用工廠的稱量，配料，分類，終點線稱重和對象計數，例如：

? 料斗和料倉稱重

? 倉庫平臺

? 配料系統

? 卡車裝載

? 食品分級

產品特點

? LCD背光，2行/16字符/行顯示

? 可編程  數字輸入和輸出

? 故障報警輸出

? 可編程模擬輸出

? 為多達8個稱重傳感器供電

? 插拔式端子

? 易于使用的6鍵鍵盤

? 通過光電隔離的RS485網絡由管理員進行全面控制

? 固件包完成所有靜態稱重功能

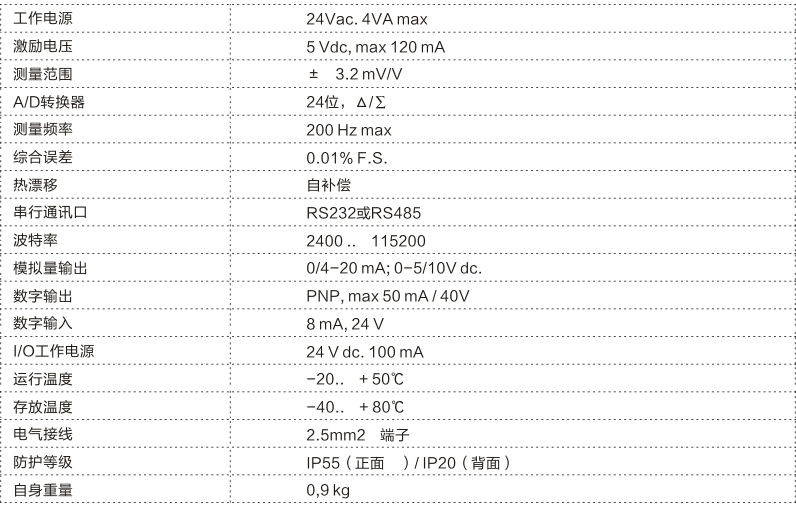

技術參數

儀表硬件

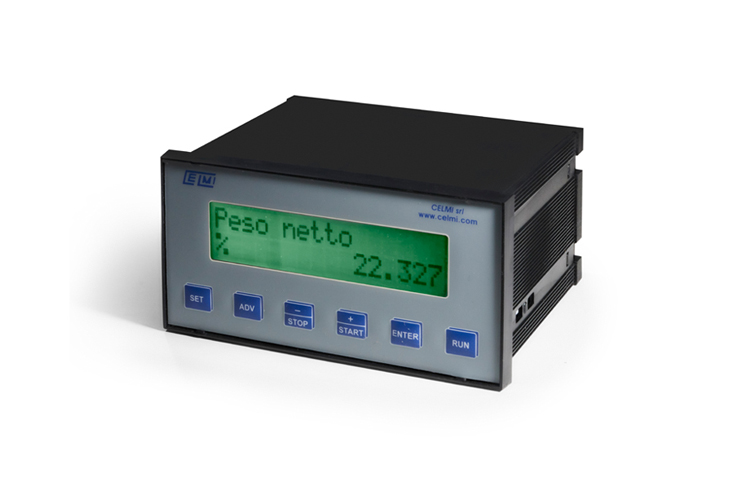

稱重和配料儀表LCD旨在滿足工業和民用工廠電子稱重的所有應用需求。能夠支持多達8個并聯的稱重傳感器。該儀表核心由:

? 24位模數轉換器可確保高分辨率和穩定性。

?  具有“閃存”存儲器的RISC微處理器，允許通過串行端口更新程序。

? Eeprom存儲器可保留所有設置和操作數據（配方，總計等）。

提供警報輸出，用于電子電路故障，稱重傳感器和接線故障。

該電子電路可在微處理器電路，串行端口電路和I / O電路之間提供完全的電流隔離。

本機配備以下I / O

? 6個光隔離數字量輸入

? 11個光隔離數字量輸出

? 1個光隔離故障報警輸出

? 光隔離16位模擬量輸出

? 光隔離串行通訊口，用于讀寫儀表參數

儀表軟件

該程序包括執行電子稱重系統所需的所有功能。主要功能如下：

測量功能（始終存在）

? 程序，數據和操作存儲器控制

? 基于稱重傳感器參數的自校準

? 零位和跨度自動校準

? 零跟蹤

? 可調的測量時間

? 可調次數的平均值

? 用于高速過程的趨勢分析過濾器

? 測量的特征

? 穩定的重量信號

? 去皮并復位

? 三種語言顯示

稱重程序

? 11個帶差異的高/低警報

? 峰值測量

? 讀數保持

? 對象計數

? 重量和稱重總數

? 打印

? 重量模擬

? 計量數據鎖

批處理程序

? 按重量，脈沖或時間進行配料

? 最多可分批加載和卸載11種料（包括總卸料）

? 批處理兩個手動組件

? 通過裝載，卸載或混合進行批處理程序

? 測量脈沖的配料處理

? 自動重新加載配方

物料數據

? 預設值

? 飛行重量（預計停止）

? 根據前一批的結果自動校正“飛行重量”。

? 批次以比例脈沖結束

? 出現負錯誤批處理重啟

? 料的濕度補償并校正水量

? 每種料的超時警報按秒/千克設置

? 加料和卸料開始延遲

? 不穩定重量報警延遲

配方數據

? 最多可存儲30個配方

? 配方重量按kg或重量百分比（％）

? 同一配方中的物料重復

? 每個配方最多14行

? 為每個配方行設置錯誤報警

? 之前的批次誤差補償

? 記憶最后一批數據

求和

? 每種料的總重量

? 每個配方的總重量

? 每個配方的批次總數

? 總產量

運作方式

? 設置配方號和批號。

? 連續運行并計算流量。

? 用于開始/停止配料，卸料命令啟用待機，重新啟動和中止。

? 檢查裝卸阻尼器是否完全關閉。

? 停電待機，自動重啟

對象稱重程序

? 該程序?qū)Τ由弦苿?dòng)的物體進行稱重，包括生產線末端加分類應用所需的所有功能

? 輸出多達10種稱重等級

? 每個類別的選擇命令延遲

? 對象設定指令

? 每個稱重類別的重量和物品總數

? 對象行進警報

管理員

可以在RS485網絡中連接一個或多個單元（最多31個），并由PLC / PC控制。

可以使用在Windows環境中運行的兩個程序。

? 服務程序（Service Program ）允許對稱重系統進行校準和完全控制。

? 驅動程序（DDE Driver），用于直接與主管程序進行通信。
