典型應用

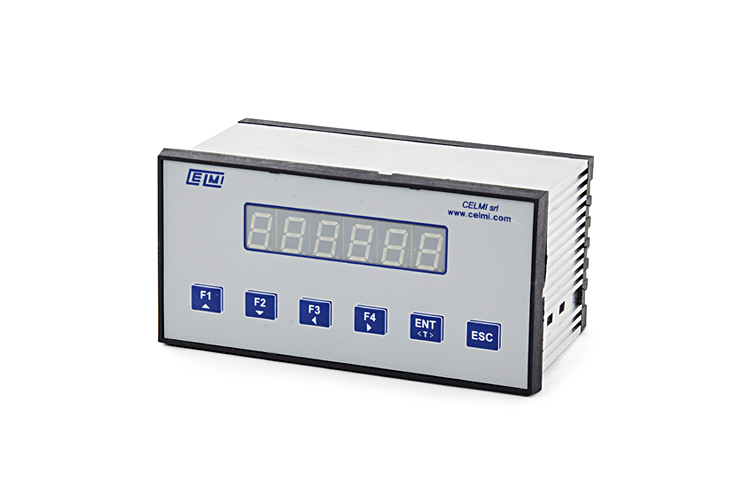

重量報警變送器TDSC-PAN是一種數字式儀表，設計滿足工業和民用電子稱重的所有應用。

? 通用稱重系統。

? 起重機械的過載控制。

? 料倉，料斗等的料位警報和指示

? 使用標準mV信號的任何過程變量的報警。

? 用于PC / PLC輸入的過程變量變送器。

產品特點

? 適用于最多4只應變式傳感器

? 稱重傳感器電源短路保護

? 三個繼電器報警輸出

? 兩個光電隔離數字輸入

? 內部故障控制電路

? 標準模擬輸出4-20mA

? RS485 MODBUS RTU串行輸出

? 面板安裝結構

? LED顯示屏，6位數字

? 可選：RS232串行端口，用于打印機連接

技術參數

產品描述

TDSC-PAN具有三個可設置的軟件。

SOFTWARE = 0，設備作為為料位指示器運行。顯示屏顯示連接到機器的稱重傳感器檢測到的重量。通訊協議為Modbus串行操作。

SOFTWARE = 1兩臺設備通過RS422串行端口連接組合使用（TWIN CONFIGURATION）。顯示屏指示通過連接到機器的單元檢測到的重量，或按ESC鍵，求和兩儀表讀到的重量。

此功能允許兩個變送器以TDSC耦合方式運行，將三個+三個警報輸出可作為單個重量管理，或者作為兩個變送器的重量之和來管理。此功能允許簡單而經濟地解決了在兩個具有不同范圍的單元一起工作的兩個測量系統有關的所有問題，例如帶有兩個絞車的提升系統。

SOFTWARE = 2機器正在作為料位指示器運行。顯示屏顯示連接到機器的稱重傳感器檢測到的重量。串行端口用于連接GC串行顯示器，以通過外部大屏幕顯示顯示重量。
